你有没有这样的经历:正用手机开视频会议,旁边音箱突然发出一阵“滋滋啦啦”的乱叫;或是把两台笔记本叠放在一起,Wi-Fi速度就莫名其妙变慢了?这背后,就是电磁干扰在作祟。随着5G、Wi-Fi 7等高速通信技术普及,设备内部的电子元件越来越密集,它们之间相互的电磁“骚扰”就成了工程师们必须解决的头号难题。
而华为近期公开的一项名为“一种FIP导电胶、EMI屏蔽垫片、电子设备” 的发明专利(申请号:CN121699572A),正是为解决这一问题,拿出了一套极具巧思的“胶水”方案。
你可别小看“胶水”。在专业电子制造中,这种胶叫做 FIP导电胶(Form-In-Place Gasket,就地成型垫片),它的任务,就是精准地在芯片或电路周围,画上一圈能够隔绝电磁干扰的“魔法护盾”。
那么,华为这项新专利,到底有什么过人之处?下面由我们为你逐一拆解。
PART 01
填充的奥秘:粗中有细方牢固
导电胶要能“导电”和“屏蔽”,关键在于里面填充了大量的导电颗粒,传统做法通常只使用某一种粒径的填料。但华为的专利别出心裁地玩起了“粗中有细”:
大颗粒填料(平均粒径50-130微米):它们就像是大块的“鹅卵石”,彼此接触,搭起了导电网络的主干骨架。
小颗粒填料(平均粒径2-40微米):它们则像细沙一般,填充进大颗粒之间的缝隙里,让原本可能松散的接触点变得更多且致密。
这有什么好处呢?你可以想象一下,只用大石头堆砌的墙,虽然能站住,但石头间缝隙很多,一推就容易晃动。而在缝隙中填入小石子和细沙后,整堵墙就变得异常结实、密不透风。这种“粗中有细”的结构设计,带来的最直接优势就是极高的可靠性。

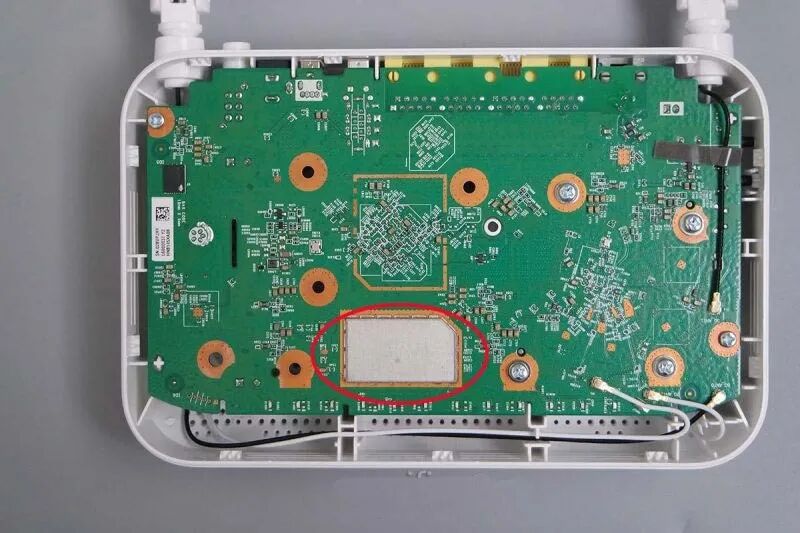

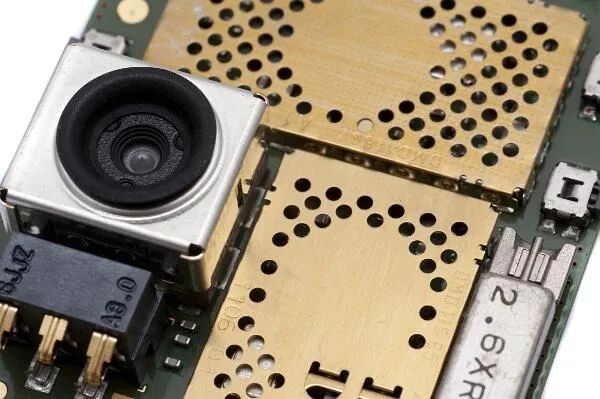

属屏蔽罩
它的工程价值在于,当设备在工作中会发热、关机后会冷却,这种反复的“冷热冲击”,很容易让普通导电胶内部产生微裂纹,最终导致屏蔽下降甚至失效。而华为的“粗中有细”填料,能极大提升抵抗这种热胀冷缩损伤的能力,让“电磁护盾”的使用寿命大大延长。
PART 02
更柔韧的“骨架”:含不饱和碳碳双键的硅氧烷树脂作为粘合剂
有了坚固的“砖石”,还得有强韧的“水泥”把它们粘在一起。在导电胶里,这个“水泥”就是树脂粘合剂。
华为的专利明确选用了 “含不饱和碳碳双键的硅氧烷树脂” 作为粘合剂。相比常见的环氧树脂或丙烯酸树脂,这个选择背后大有深意:
更耐高低温冲击:硅氧烷树脂固化后本身就比环氧树脂更柔韧,不会在冷热交替中变脆开裂。
不拖累高频信号:在5G毫米波等高频场景下,材料自身的“介电损耗”非常关键。硅氧烷树脂凭借着固有的低极性使它在实现高频信号低损耗材料中表现出极具潜力。
天生耐候性强:它优异的疏水,导致对湿气、盐雾的耐受能力也极为出色,为设备在浴室、海边等严苛环境下的长期稳定工作,多加了一重保障。
PART 03
重塑工艺的现场成型(FIP)技术

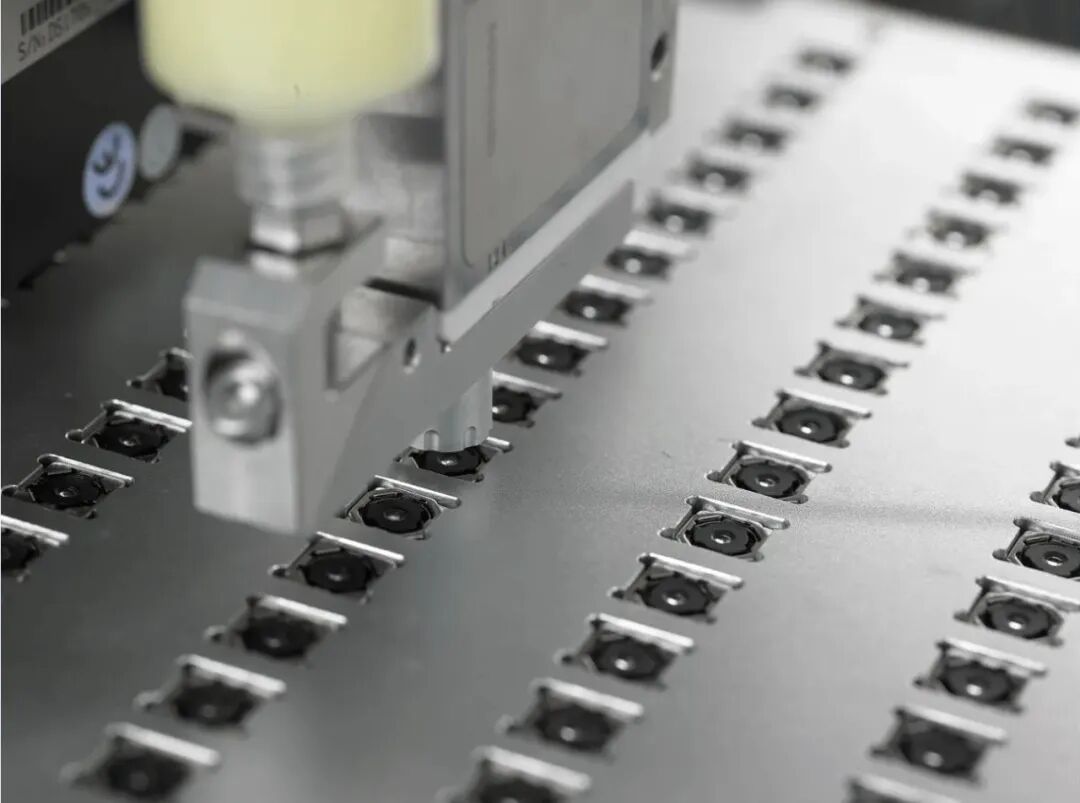

这是一种基于计算机控制的自动化加工技术,通过精密设备将流体橡胶(如硅胶、导电胶)直接点涂在金属或塑料工件表面,经固化形成密封胶条或导电衬垫,实现密封、防尘、防水及电磁屏蔽(EMI)等功能。
这种工艺相较于传统模切或人工涂胶相比,不仅有超高精度,卓越的电磁屏蔽性适配多种复杂结构,还能省去了模切、背胶和手工贴合工序,直接避免了人工误差和材料的损耗的情况。
目前除了在通信与工业设备领域,还广为消费电子(手机、平板等设备的防水密封与EMI屏蔽等)、新能源汽车(电池管理系统(BMS)的绝缘保护、电机控制单元的防尘密封等),以及医疗与航空航天(精密仪器的气密性封装,以及航天设备的高可靠性导电连接)等领域场景应用。
PART 04
结语:华为藏在一滴胶水里的战略雄心你看懂了?
过去,在光学透明胶、导热凝胶、导电屏蔽胶等高端电子胶粘剂领域,长期由少数国际化工巨头占据主导。这项专利的出现,不仅是华为在电磁屏蔽材料上的一次精巧创新,更是其向核心基础材料领域纵深自主创新的关键一步。
它和华为在屏幕粘接用的光学透明胶、芯片散热用的导热凝胶等布局一起,共同拼凑出了其在结构粘接、热管理和电磁屏蔽三大功能材料上的完整技术版图。站在供应链的角度看,华为陆续在多个方向上开始自研,并且坚持把技术路线走通,某种程度上,可能比一个具体的配方更有长远价值。
回到专利上面。未来,当你的折叠屏手机变得前所未有的轻薄、你的车载雷达在酷暑严寒中依然稳定如初时,说不定背后就有这项“点胶黑科技”的默默守护。
