研究问题

在新能源与ＡＩ算力浪潮下，铜箔被迫走向极致轻薄，却必须同时扛住应力、导通电流、耐住高温。可偏偏材料本性固执——强度、导电、延展、热稳定彼此掣肘，构成了难解的“不可能三角”。

什么是“不可能三角”

大家都到电流通过电阻时会产生热量，充电功率越大，电子设备自然越容易发烫。

所以在破解电子设备热管理的问题上，设备里不起眼的“铜箔”就是那个电流与热量“闸口”，即管理电流的输送，也管理热量的搬运。这片薄薄却责任中大的“铜片”上，就存在着一个过去难以破译的难关，如果强度高，导电性就差；导电好，热稳定又跟不上。三者就像此消彼长的“不可能三角”，难以兼顾。

难道就没有办法去破解这个莫比乌斯环？答案是：有。且将“不可能三角”——强度、导电、热稳定，三者同时拉满。　

创新成果

中国科学院金属研究所卢磊团队在《Ｓｃｉｅｎｃｅ》刊文，提出了一种“超纳米畴”周期性梯度设计策略。他们借助工业兼容的电沉积工艺，制得厚度仅１０微米的铜箔，抗拉强度约９００兆帕，电导率仍保持近９０％国际退火铜标准，并兼具出色的热稳定性。性能突破的关键，在于尺寸约３纳米的超级纳米畴沿厚度方向梯度排布——既钉扎强化晶界、又为电子输运留出通道。　这一“超级铜箔”思路为高强度、高导电金属材料的规模化制备打开了新的设计空间。

传统铜箔的缺陷

传统铜箔为了追求高强度，通常会通过工艺将内部晶粒细化到纳米级别。这种结构虽然提升了材料的机械强度，但同时也引入了大量高密度的晶界。

容易产生以下问题：

导电性影响：晶界是一种无序、高能量的面缺陷。电子在材料中传输时，遇到这些晶界会发生强烈的散射，导致导电性变差。

热稳定性影响：纳米晶粒结构在热力学上处于不稳定状态，容易出现晶粒粗化现象，致使热稳定性问题加剧性能衰退。

性能进一步劣化：在高温或充放电的热效应下，纳米晶粒会发生生长，虽然这可能会轻微改善导电性，但会严重损害材料的力学强度和结构的均匀性。

室温自退火：甚至在常温下，高能量的晶界也可能发生缓慢的迁移，这个过程被称为“室温自退火”，同样会导致结构变化和性能衰退。

超级铜箔的优势－图文拆解

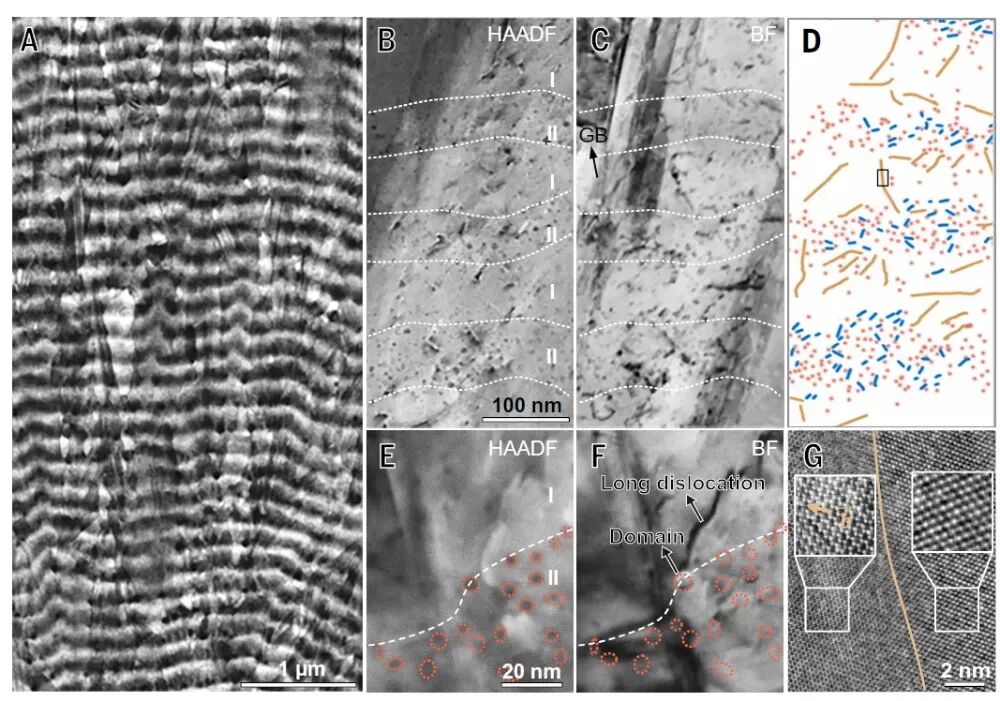

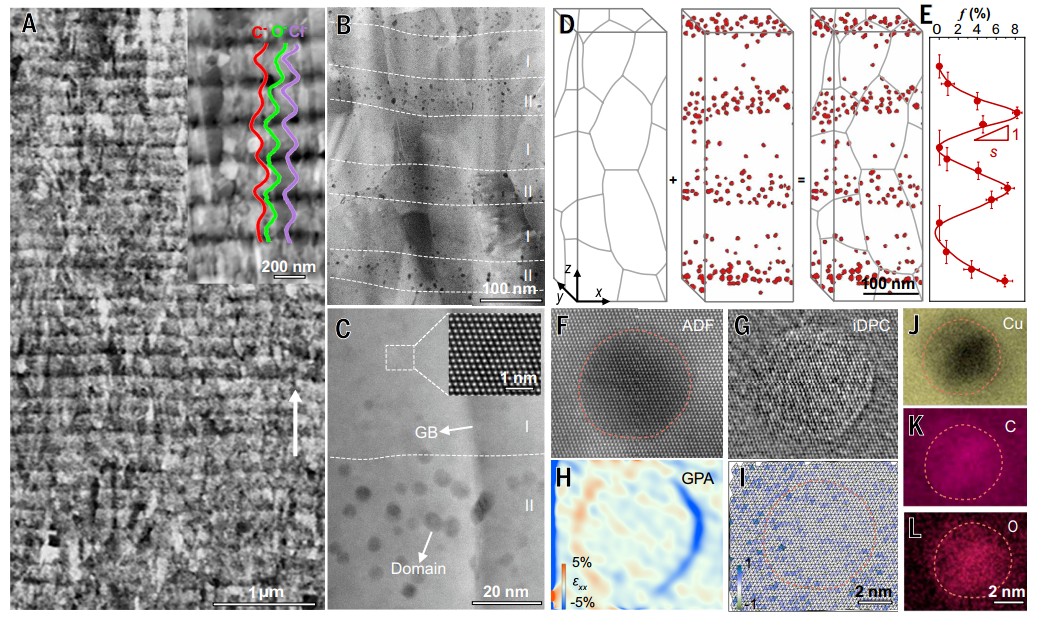

图１：展示ＧＳＤ铜箔的层状结构与超纳米畴分布，包括ＳＥＭ、ＴＥＭ及三维重构结果，揭示其周期性梯度结构特征。　　　　

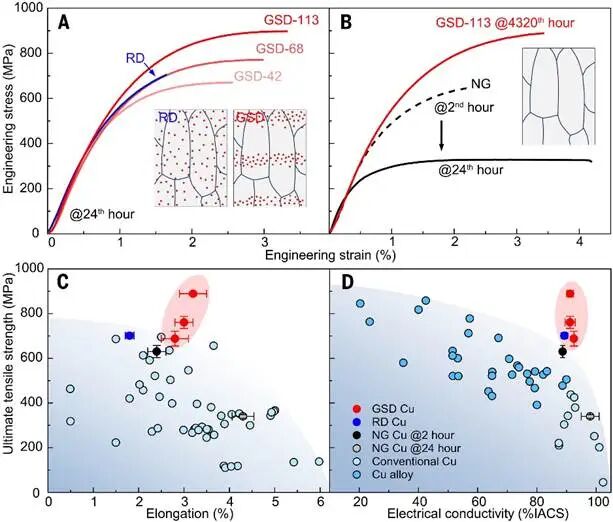

图２：展示材料的力学与电学性能，包括应力－应变曲线、长期稳定性以及与传统材料的对比。

图３：展示变形后微观结构，揭示不同层中位错分布差异及其与超纳米畴的相互作用。

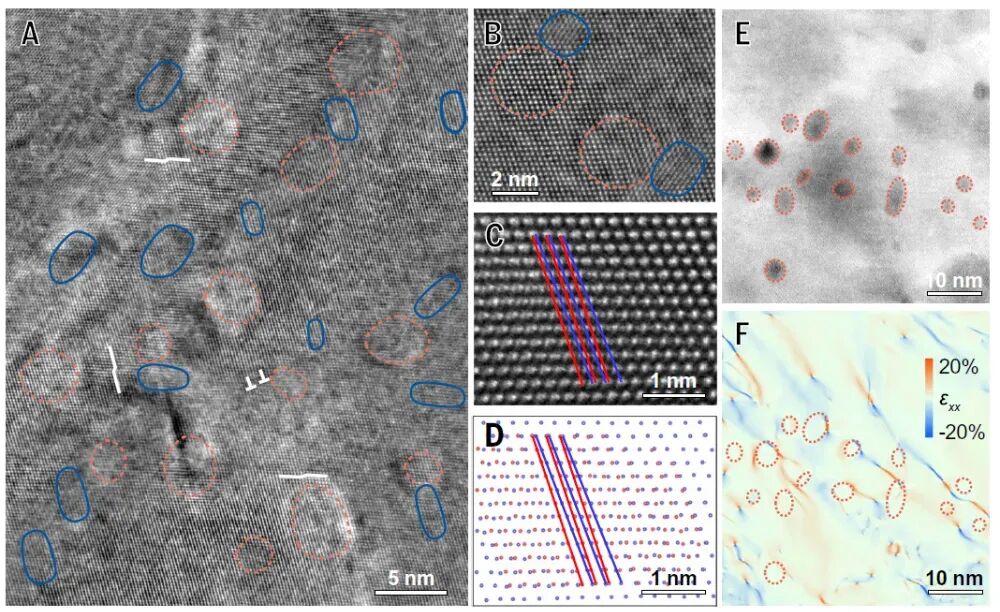

图４：原子尺度分析位错行为，揭示螺型位错及应变分布机制，解释强度与韧性协同来源。

以上参考源于：卢磊研究员的第九篇《Ｓｃｉｅｎｃｅ》，文章标题：《Ｓｕｐｅｒ－ｎａｎｏ　ｄｏｍａｉｎｓ　ｅｎａｂｌｅ　ｓｔｒｅｎｇｔｈ－ｃｏｎｄｕｃｔｉｖｉｔｙ　ｓｙｎｅｒｇｙ　ｉｎ　ｃｏｐｐｅｒ　ｆｏｉｌｓ》；原文地址：ｈｔｔｐｓ：／／ｗｗｗ．ｓｃｉｅｎｃｅ．ｏｒｇ／ｄｏｉ／１０．１１２６／ｓｃｉｅｎｃｅ．ａｅｄ７７５８

研究启示

从图中对比可得，普通工业铜箔抗拉强度大约在３００–６００兆帕，新研发的梯度纳米畴铜箔抗拉强度能达到９００兆帕，增幅约两倍。这意味着在电池极片碾压或卷绕过程中，铜箔能承受更大的张力而不发生撕裂或褶皱，为４．５μｍ以下的超薄集流体应用提供了结构安全基座。

再者是，梯度纳米畴铜箔构筑的３纳米级高密度纳米畴，与基体形成的半共格界面，能有效“钉扎”晶界以提升强度，保留了高纯铜９０％的导电率，意味着电子在晶界处的散射被降至极低水平。这一特性直接转化为电池的低内阻、低发热和高能量效率，从物理底层支撑了　６Ｃ　以上的快充需求。

小编猜想：当梯度纳米畴铜箔走出实验室，真正跑到动力电池和那些高端手机、笔记本的产线上去时，过去一直压在锂电池安全和寿命上的那块“集流体天花板”将被彻底打破，铜箔这一看似传统的辅材，也能进化为驱动下一代能源体系的关键使能材料之一，为精密电子、能源存储与航空航天领域提供全新的材料解决方案。
