导语:从“框贴”到“全贴合”,显示技术迈出了一大步,但一个名为“OCA气泡”的幽灵也随之而来。它神出鬼没——可能在产线上立即现身,可能在严苛测试中突然发作,甚至可能在用户手中用着用着就出现了。它如同显示模组的“牛皮癣”,久治不愈,挑战着每一位工艺工程师的神经。
今天,我们将直击痛点,深入OCA全贴合的核心战场,揪出导致气泡的五大“元凶”。

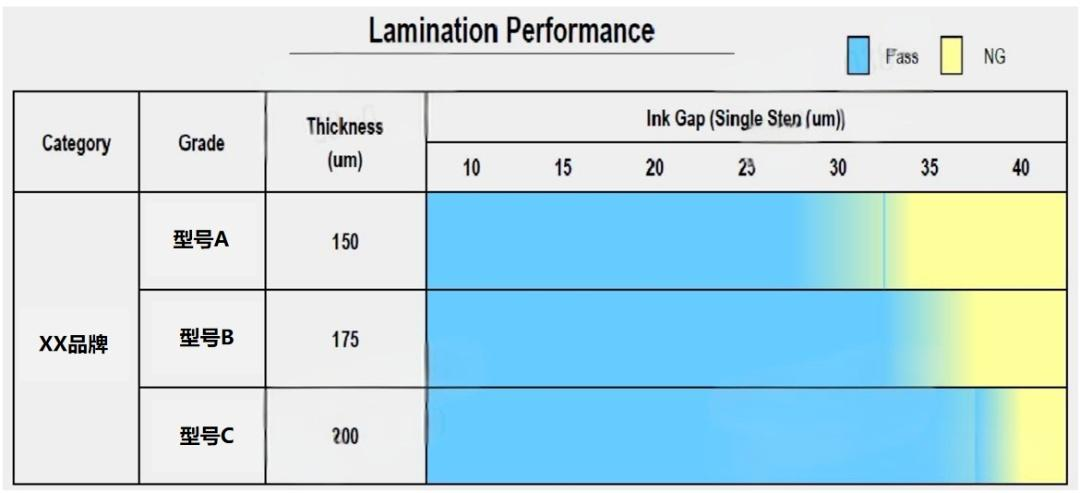

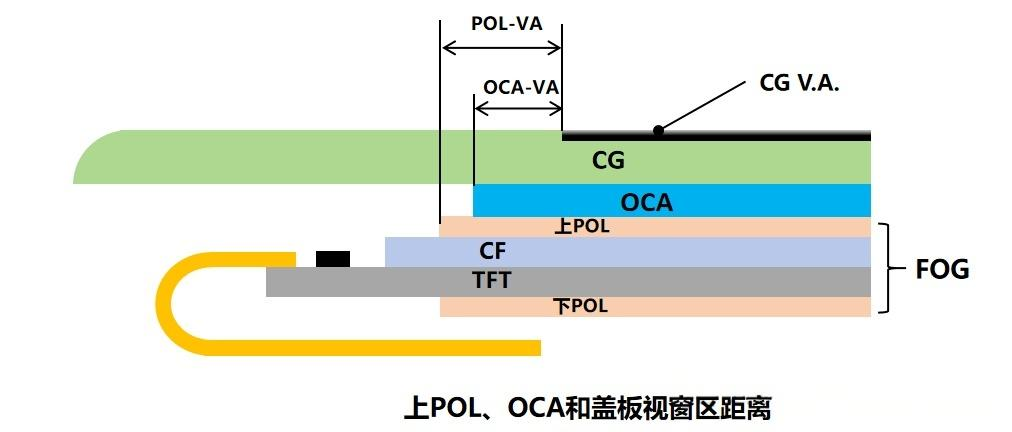

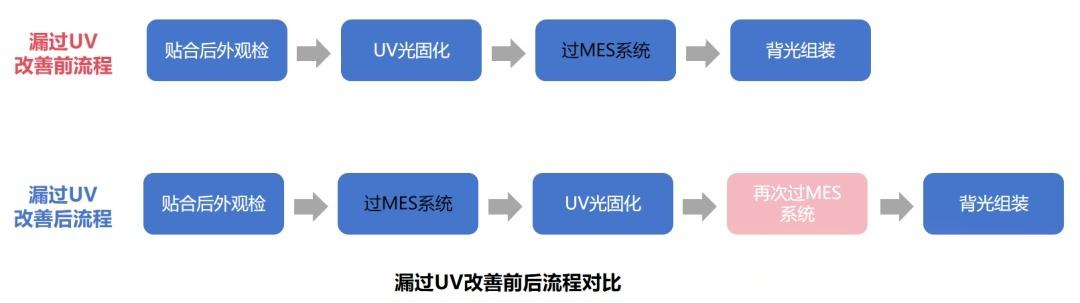

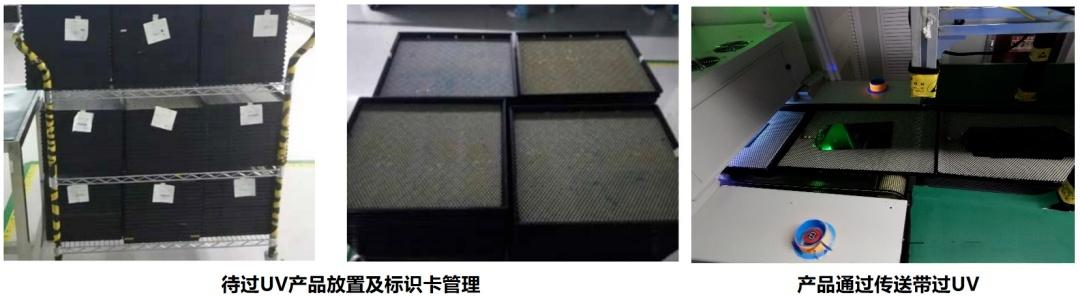

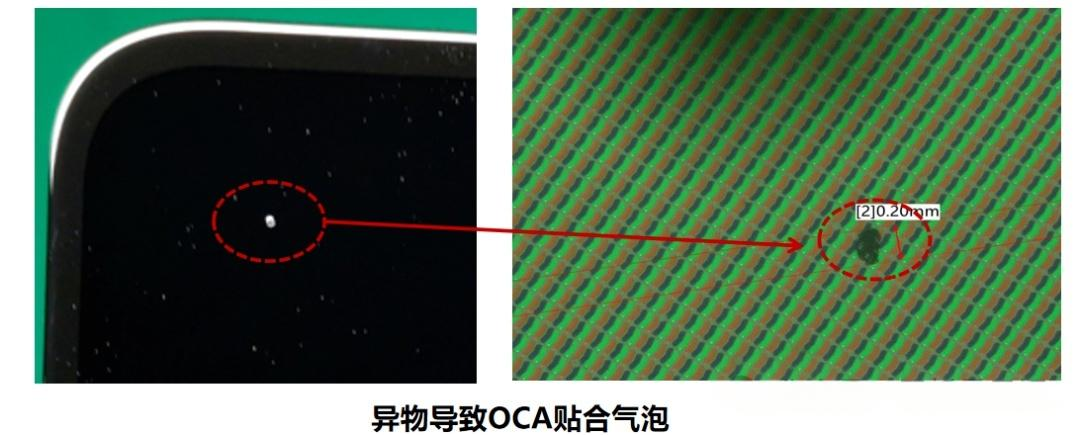

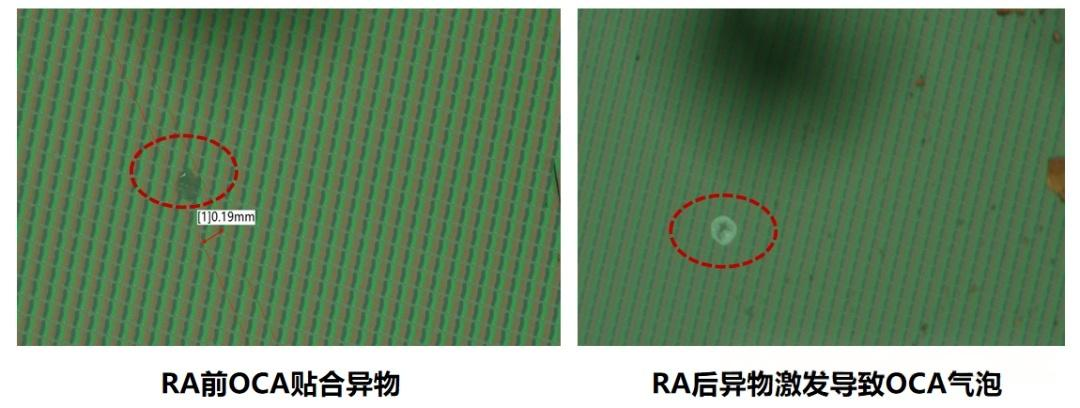

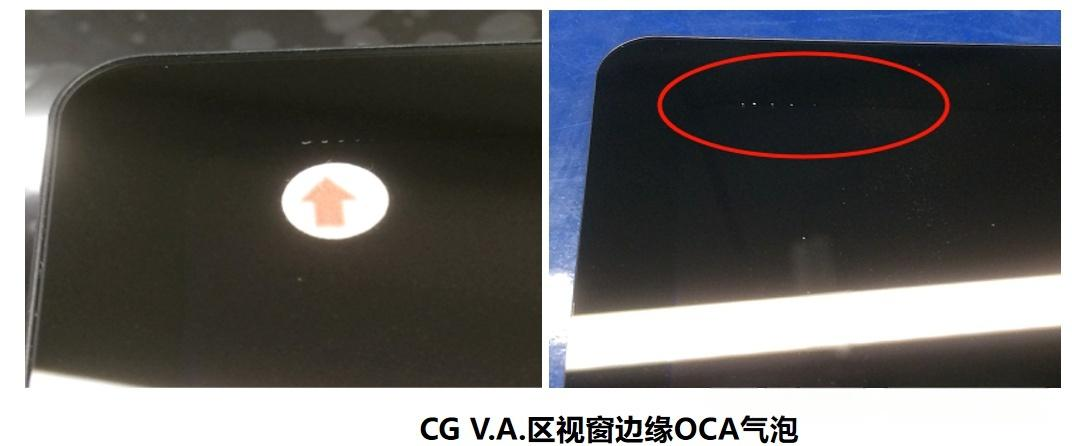

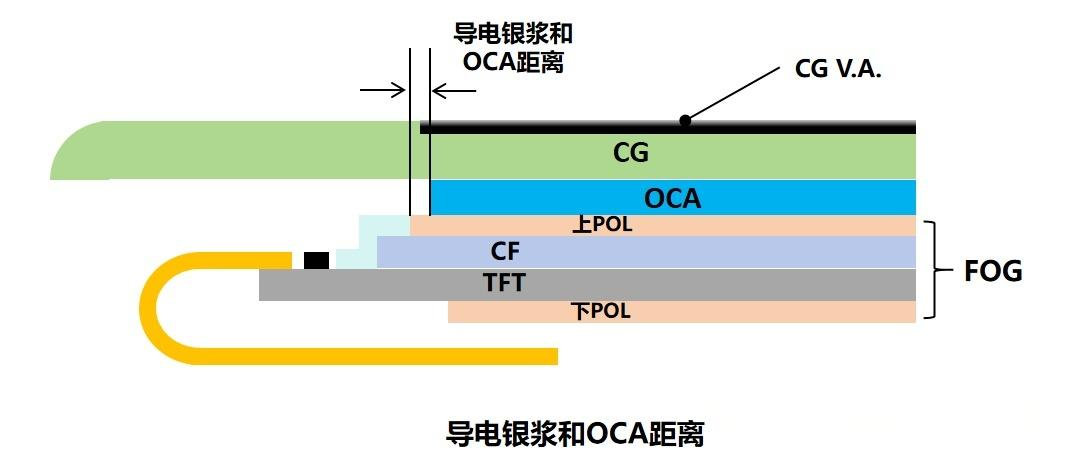

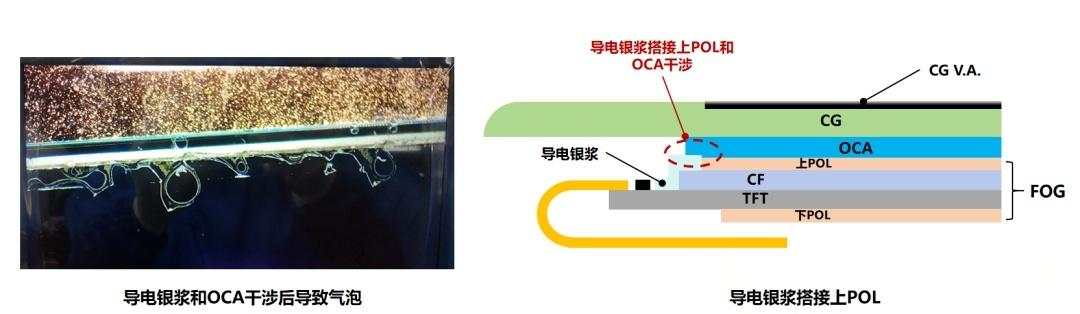

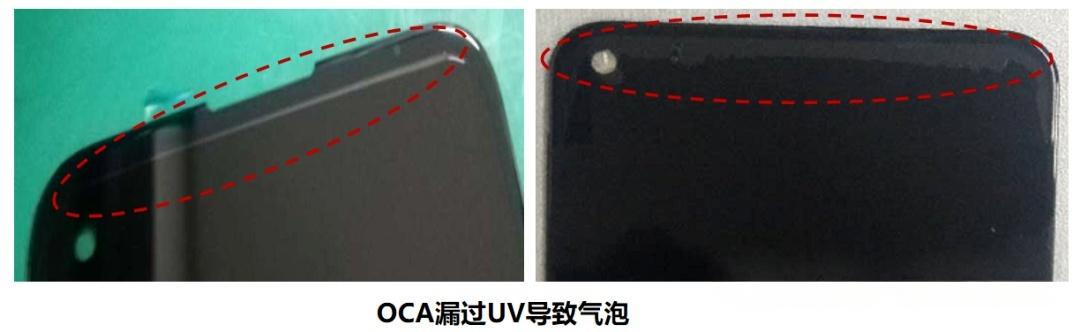

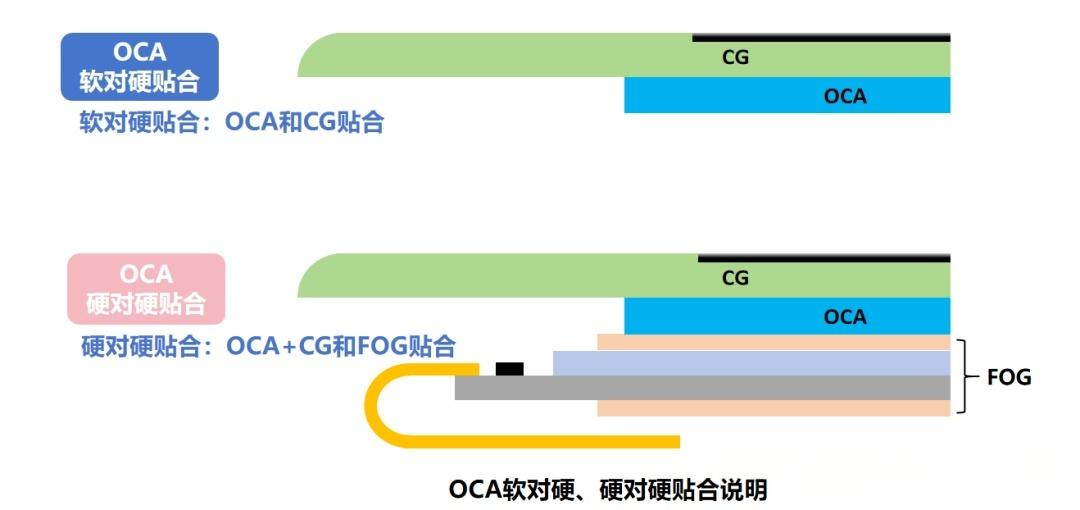

异物入侵——最普遍的“刺客” 异物导致OCA贴合气泡是最常见的“有核气泡”,在显微镜下往往能看到中心的异物“核”。这类气泡是产线检验的“常客”,拦截率较高,风险相对可控。 真正的危险来自于“潜伏者”——那些尺寸微小、在贴合瞬间被OCA胶体勉强包裹的异物。它们能安然通过初始检验,却在高温高湿、冷热冲击等“严刑拷打”下现出原形。此时OCA粘接力下降,包裹性变差,微小异物便“撑”开了气泡。 解决方案: 操作员袖口必须用粘尘垫全包裹,杜绝人体皮屑、衣物纤维成为“刺客”。 在贴合设备平台铺设粘尘垫,每班更换,让设备运行产生的落尘“有来无回”。 严格执行“开班一次 + 每2小时一次”的设备清洁制度,使用无尘布与酒精,不留死角。 UV固化漏失——最低级的“失误” 因流程漏失导致OCA未经过UV光充分固化,产生的大面积气泡几乎是“灾难性”的。充分固化的OCA固化率应≥70%,而漏光产品可能不足5%,粘接力形同虚设。 传统依赖“标识卡”区分的“人治”模式,是此类问题的温床。一旦混料,后果不堪设想。 解决方案: 用“系统防呆”取代“人工记忆”,核心是贯彻 “三化一稳定” 中的生产自动化与管理IT化。 流程再造:推行连线作业,杜绝产品离线。 系统设卡:引入MES系统,在UV固化前和背光组装前设置两个扫码关卡。若产品“蒙混过关”,系统将自动报警并拦截,实现100%的智能防错。 设计逼近极限——“窄边框”的代价 为追求极致的窄边框,OCA和上偏光片到盖板VA区的距离被压缩到极限。这就像在悬崖边跳舞,任何微小的工艺波动或材料公差,都极易在屏幕边缘引发气泡。市场的目光已经投向更远的未来。 解决方案: 艺端“精耕细作”:优化贴合设备精度,并与OCA厂商联合调试脱泡工艺(温度、压力、时间),挖掘设备极限。 材料端“严进严出”:项目前期收严关键材料的尺寸公差,从源头减少变异。 设计端“设定安全区”:基于实际制程能力,设定不可逾越的安全距离: 手机:上POL距VA ≥ 0.5mm | OCA距VA ≥ 0.4-0.6mm 平板:上POL距VA ≥ 0.6mm | OCA距VA ≥ 0.6-0.7mm 材料“软硬不配”——OCA与油墨段差的博弈 在早期多彩盖板时代,厚重的多层油墨会产生巨大段差。若选用的OCA过薄、填充能力不足,便会在油墨台阶处形成无法填满的空隙,导致气泡。 幸而,当前主流黑色盖板油墨较薄,此风险已降低。但这仍是设计选型时必须验算的关键一环。 解决方案: 遵循“厚”道:牢记基本原则——同系列OCA,厚度越厚,吸收段差能力越强。 科学选型参考: 手机水滴屏: 主流100μm OCA,可吸收段差约20-30%。 手机盲孔屏: 主流150μm OCA,可吸收段差约50%。 设计时,务必用(油墨厚度+上POL厚度)来验算OCA的填充能力。 材料“软硬不配”——OCA与油墨段差的博弈 在窄边框设计中,为兼顾成本与ESD性能而采用的“U型银浆”,与OCA的距离被无限压缩。贴合时,OCA一旦接触或过于靠近银浆,就会因应力或直接接触而产生边缘气泡。 解决方案:从设计端规避——必须在产品结构设计阶段,就为OCA和导电银浆之间划定明确的“安全隔离带”,从源头上杜绝两者接触的任何可能性。 结语 OCA气泡的治理,绝非单一的工艺战役,而是一场贯穿设计、选型、制程与管控的全面战争。唯有建立起系统性的思维,将“三化一稳定”的理念深入骨髓,才能在追求极致显示效果的路上,最大限度地驯服气泡这头“拦路虎”,实现质量与良率的双重飞跃。
